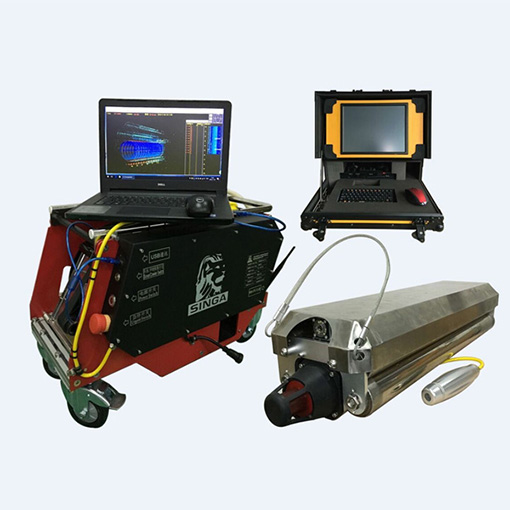

SONAR S3831B声呐检测仪
暂无定价
产品卖点:

声呐管道检测系统主要用于市政排水管道内部快速检测和诊断,该设备配备环扫声呐传感接收器可利用回声信号获取管道任意点位蓄处相对于声纳的三维坐标.从而知悉管道任意横截面位置处,管道的轮廓。随着声纳在管道中行进,软件将自动整合数据.并计算出管道的三维模型.展示给客户。


声呐检测仪
声呐检测仪参数


SONAR S3831B 声呐检测仪 三维扫描

主要特性

.声纳1秒内扫描一周,声学频率1.75-2.25MHz

.可以在录像过程中点击圆环直接量淤泥厚度,设置0.5-2 m足巨离自动抓拍,实时抓拍缺陷管段

.增加3D/2D展开图操作时,在管道内壁展开图像显示、3D管道直径识别、底部沉积厚度识别、曲线图等功能

.全中文界面,对声纳进行控制、命令及数据采集为数据处理和声纳图像提供了多个选项。具有SONAR和PROFILER模式

工作原理图

声呐检测仪原理

1.管壁 2.污水 3.流动性稀泥 4.沉积物 5.漂浮伐 6.摄像头 7.声呐头 8.高精度传感器 9.污水与稀泥介面 10.稀泥与沉积物介面
