描述

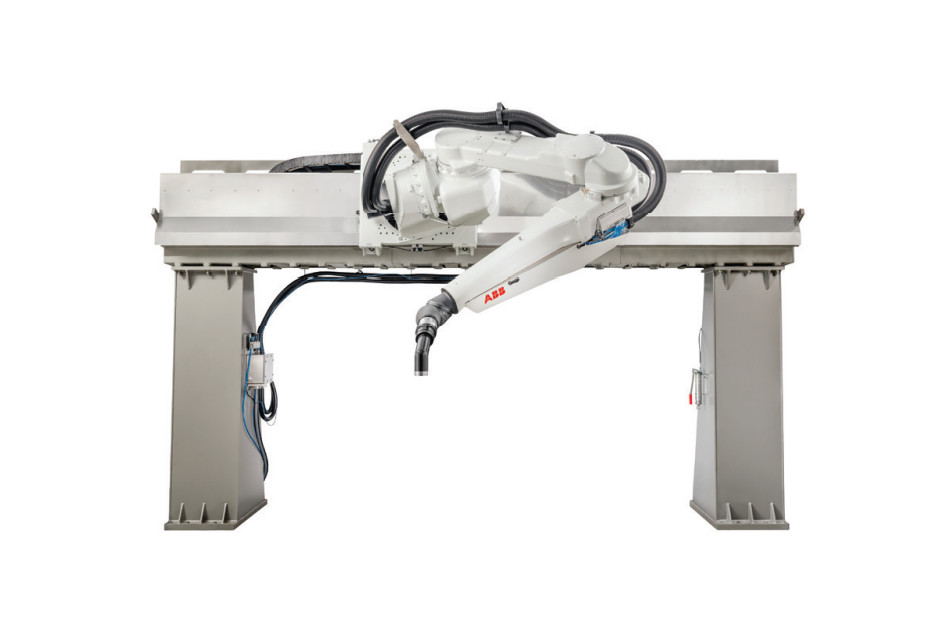

IRB 5500-25 系统的高架导轨是市场上最先进的油漆解决方案之一。该系统非常适用于汽车内部和外部喷漆以及其他喷漆应用，扩展了 IRB 5500-25 FlexPainter 的灵活性，这是任何喷漆机器人中用途最广的工作范围。

IRB 5500-25 的高架导轨专为 Stop & Go 汽车喷漆线而设计，增加了这些类型生产线的灵活性，并允许轻松重新定位机器人，确保提供有效的备用解决方案。它能够适应大多数车身尺寸，这具有潜在减少涂装线上机器人数量的额外优势。这种增加的灵活性和将机器人放置在最佳位置的能力直接有助于将循环时间缩短多达 10%。

可靠性

基于 30 多年的铁路经验，用于 IRB 5500-25 的高架导轨是 ABB 用于汽车喷漆车间的第五代导轨系统。

IRB 5500-25 的高架导轨消除了与在第三方导轨上安装 IRB 5500-25 相关的额外工程和其他成本的需要。所有轴的集成 ABB 动态建模降低了能耗，提高了精度，并提供了完全同步和平衡的喷漆机器人运动。

高架轨道部分（轨道元件）设计为自承载结构，无需轨道下方的梁支撑。

为了保持精度并防止偏转，仅使用了两个长达 4.7 米（中心到中心）的支柱，并在轨道上安装了一个或两个机器人。

机器人工作室®

IRB 5500-25 的高架导轨完全支持离线编程和 100% 准确的循环检查和所有组件（包括导轨）的路径精度。

特点和优点

扩展了 IRB 5500-25 的独特功能，例如完全集成的过程和运动控制以及与喷漆房的特殊集成

单轨最多支持四个机器人

两柱式设计适合大多数车身长度配置

用于各种应用的最大灵活性

总高度（狗屋）1123 毫米

单个小车设计上的多个机械手安装位置 - 倾斜、直立、倒置

受保护的电缆拖链 – 300 毫米电缆拖链集成到轨道元件中

集中润滑 - 轨道导轨和齿轮齿条，以及小车滚轮

轴 7 上的自动校准序列 - 用于检测校准位置的传感器；无需校准工具
